长角度传感器产品介绍

一、产品概述

长角度传感器，又称长度角度一体化传感器、拉线式长角度传感器、臂长角度传感器，是一种能够同时测量设备伸缩长度与倾斜角度的工业测量装置，主要用于工程机械、高空作业平台、起重机、消防车、泵车等大型设备，实现臂长检测、姿态监测、安全保护、自动控制等功能。它将拉线位移测量与倾角测量集成一体，输出长度信号与角度信号，为设备安全运行、精准控制提供关键数据。

深圳市晶海微电子有限公司长期代理德国 WIKA 威卡、德国 SICK 西克、瑞士 Baumer 堡盟、德国 G-SNS 吉赛思等国际知名品牌长角度 / 长度角度一体化传感器，产品具有高精度、高稳定性、强抗振、高防护、长寿命等特点，广泛应用于工程机械、特种车辆、新能源装备等领域。

二、工作原理

1. 长度测量：通过不锈钢拉线、弹簧自动回卷机构、霍尔 / 编码传感器检测伸缩位移，将直线长度转换为电信号。

2. 角度测量：采用MEMS 倾角芯片，检测传感器本体与水平面的倾斜角度，输出倾角信号。

3. 信号输出：内置处理芯片将长度、角度数据整合，通过CANopen、SAE J1939、4–20mA等标准接口输出，直接对接车载控制器、PLC、显示屏。

三、合作品牌及具体型号参数

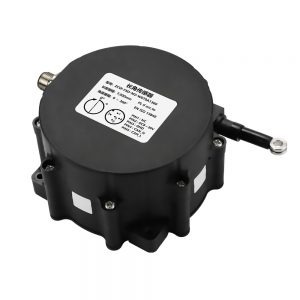

1. 德国 WIKA 威卡 —— 长角度传感器主流品牌（晶海微核心代理）

代表型号：gSENS LWG 系列

• LWG200行程：0–5m / 0–10m角度量程：±90°输出：CANopen / SAE J1939防护等级：IP67 / IP69K工作温度：-40℃～+85℃特点：结构紧凑、适合中小型臂架设备。

• LWG720行程：0–15m角度量程：±90°输出：CANopen、SAE J1939、4–20mA防护：IP67特点：重载设计、抗振动、抗冲击，泵车、高空车专用。

• LWG650行程：0–50m角度量程：±180°输出：CANopen特点：超长行程，适用于大型起重机、登高平台。

2. 德国 SICK 西克 —— 高精度长角度 / 倾角传感器

代表型号：TMM / TMS 系列

• TMM88 / TMS88角度量程：±5°～±90°精度：最高 ±0.02°输出：CANopen、SAE J1939、4–20mA、0–10V防护：IP67 / IP69K特点：动态倾角补偿，适合移动机械长角度控制。

3. 瑞士 Baumer 堡盟 —— 无接触长角度传感器

代表型号：GIM700DR 系列

• 测量范围：0–360° 全角度

• 输出：CANopen / SAE J1939

• 防护：IP69K

• 特点：抗干扰强、耐油污、适合恶劣工况。

4. 德国 G-SNS 吉赛思 —— 高性价比长角度传感器

代表型号：LWG 替代款长度角度一体化传感器

• 行程：0–15m

• 角度：±90°

• 输出：CANopen / 4–20mA

• 防护：IP67

• 特点：价格适中、性能稳定、可直接替换进口品牌。

四、使用条件（通用要求）

1. 工作电压：10–30V DC

2. 工作温度：-40℃ ～ +85℃

3. 防护等级：IP67、IP69K（户外、车载、防水防尘）

4. 振动与冲击：满足 20g/100g，适应工程机械强振动环境

5. 拉线材质：不锈钢钢丝绳，耐腐蚀、耐拉伸

6. 安装方式：法兰安装、支架安装，固定于臂架、底盘、回转平台

7. 适用介质环境：油、粉尘、雨水、高低温等恶劣工况均可使用

五、典型应用实例（具体真实场景）

1. 高空作业平台 —— 臂长 + 角度安全监测

• 使用产品：WIKA LWG720、G-SNS 长角度传感器

• 功能：实时检测伸缩臂长度与平台倾角

• 作用：防止倾翻、超程报警、自动限制动作

• 效果：符合 CE、ISO 安全标准，大幅提升设备安全性

2. 汽车起重机 / 履带吊 —— 长度角度双检测

• 使用产品：WIKA LWG650、SICK TMM88

• 功能：检测大臂伸缩长度、倾斜角度

• 作用：力矩限制系统核心部件，防止超载、倾覆

• 效果：保障吊装安全，是起重机必备安全传感器

3. 混凝土泵车 / 消防车 —— 臂架姿态控制

• 使用产品：WIKA LWG200 / LWG720

• 功能：多节臂长度 + 角度实时采集

• 作用：臂架防碰撞、自动走位、安全区域限制

• 效果：提高施工效率，降低事故率

4. 登高消防车、救援云梯 —— 超长行程角度检测

• 使用产品：WIKA LWG650（0–50m）

• 功能：超长行程长度角度一体化测量

• 作用：保证云梯伸展安全、姿态稳定、定位精准

• 应用：消防救援、高空应急救援

5. 环卫车、垃圾压缩车 —— 举升角度控制

• 使用产品：Baumer GIM700DR、G-SNS 长角度

• 功能：检测车厢举升角度、翻转角度

• 作用：防止举升过度、自动限位、保护液压系统

6. 农业机械、工程机械转向角度检测

• 使用产品：SICK TMS 系列、Baumer 长角度传感器

• 功能：转向角度、车身姿态实时监测

• 作用：自动驾驶、辅助转向、车身平衡控制

六、产品优势总结

1. 长度 + 角度双测量，一台设备完成两种检测。

2. 高防护 IP67/IP69K，适应户外、雨水、粉尘、油污环境。

3. 宽温工作 - 40℃～+85℃，满足南北极寒、高温工况。

4. 抗振动、抗冲击，适合工程机械长期使用。

5. 标准信号输出，直接对接车载电脑、显示屏、安全控制器。

6. 国际品牌品质，晶海微提供现货、选型、技术支持一站式服务。

七、结尾（可直接用于报告）

长角度传感器是现代大型工程机械、特种车辆不可或缺的安全核心部件。深圳市晶海微电子有限公司凭借多年行业经验，为客户提供WIKA、SICK、Baumer、G-SNS等国际一线品牌长角度 / 长度角度一体化传感器，可满足各类设备高精度、高可靠性、长寿命的测量需求，为设备安全运行与智能化升级提供稳定可靠的解决方案。
